He visto varias veces cómo una losa se fisura a los dos años simplemente porque alguien clasificó mal un suelo. En Chillán, con los limos de la Cordillera de la Costa mezclados con cenizas volcánicas del Chillán Viejo, clasificar al ojo es jugar con fuego. La granulometría no es un trámite; es la carta de navegación de tu proyecto. Cuando combinamos tamices para las gravas y arenas con el hidrómetro para los finos, obtenemos una curva real, no una aproximación. Así sabemos si ese material sirve para un terraplén, si va a drenar o si mejor lo botamos a un botadero autorizado. Antes de meter la retroexcavadora, un ensayo Proctor sobre la misma muestra nos da la densidad máxima justa, cerrando el círculo de control de compactación.
La diferencia entre un limo y una arcilla en Chillán se define en el hidrómetro, no en la obra.
Descripción del proceso
Aspectos locales
Chillán tiene una memoria sísmica imborrable desde 1939, y eso obliga a ser quisquillosos con la granulometría. El crecimiento urbano hacia el sector oriente, empujando contra los faldeos, expone suelos granulares con finos limosos que, ante un sismo como el de 2010, pueden licuar si la distribución de partículas es uniforme. Una curva mal definida, sin el detalle fino del hidrómetro, te puede hacer subestimar el potencial de licuefacción y colocar una losa que en un terremoto se hunda 20 centímetros. Además, en los suelos de origen volcánico del sector de Las Mariposas, la fracción arcillosa puede retener agua y generar presiones de poro bajo carga dinámica. Sin la curva granulométrica completa, el ingeniero calculista está ciego para aplicar las correcciones de la NCh433.Of1996 Mod.2009 en el diseño de fundaciones.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa técnica vigente
NCh 165(2007)e2, NCh 165/D6913M-17, NCh 165-21e1, NCh1508.Of2014
Servicios adicionales
Tamizado por vía seca y lavado
Separación mecánica de la fracción gruesa con lavado sobre tamiz #200 para cuantificar finos totales. Ideal para bases estabilizadas y áridos.

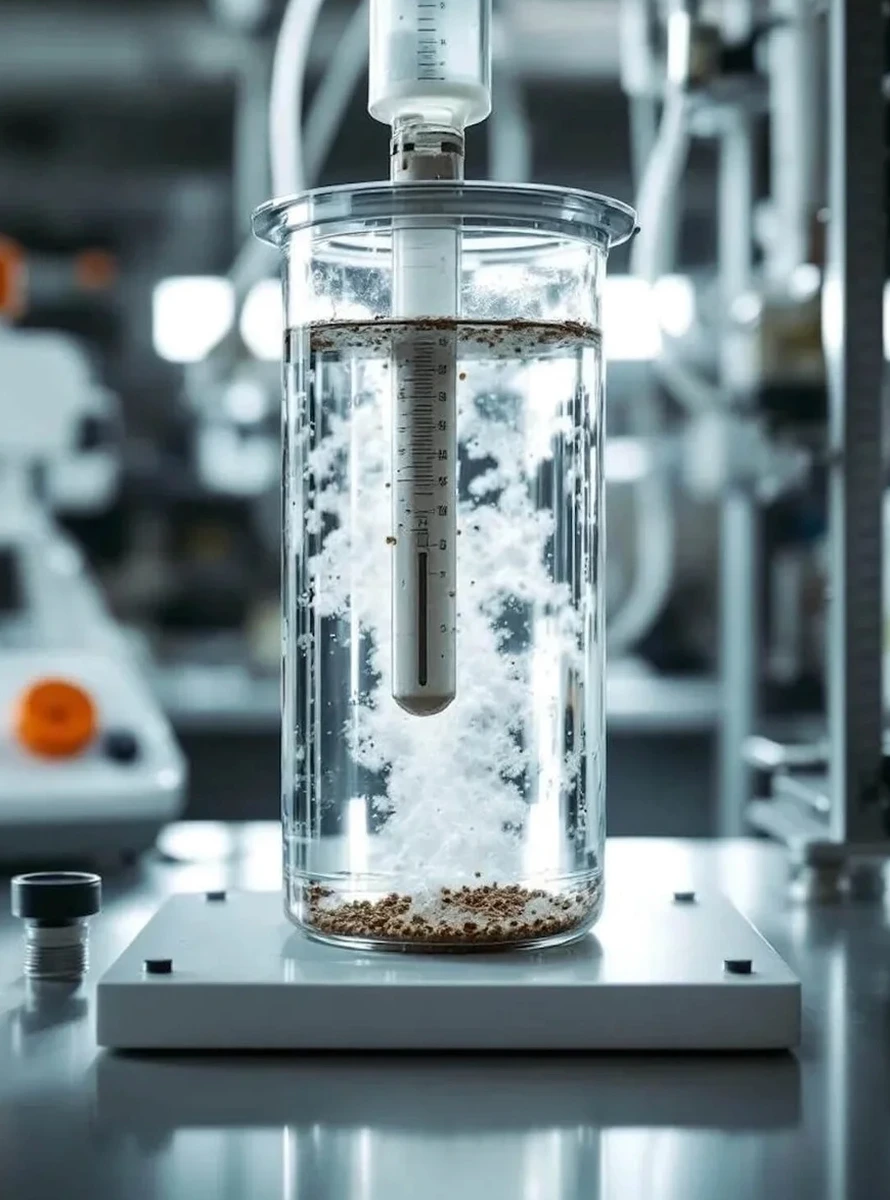

Análisis con hidrómetro 152H
Sedimentación controlada para leer la densidad de la suspensión a 0.5, 1, 2, 15, 30, 60, 120 y 1440 minutos. Obtenemos la distribución real de limos y arcillas.
Curva granulométrica semilog
Graficamos porcentaje pasante vs diámetro de partícula. Calculamos D10, D30, D60, Cu y Cc para clasificar según SUCS (NCh 1508).
Preparación especial de muestras con finos
Secado al horno a 60°C para no alterar minerales de arcilla, disgregación con mazo de goma y cuarteo riguroso según NCh 1515.
Parámetros típicos
Consultas frecuentes
¿Por qué en Chillán es necesario hacer el hidrómetro si ya hice el tamizado?
Porque los suelos de la zona, como las cenizas volcánicas y los sedimentos del río Ñuble, suelen tener más de un 12% de material bajo la malla #200. El tamizado solo te dice que hay finos, pero no diferencia entre un limo y una arcilla. El hidrómetro te da la distribución real del tamaño de esas partículas finas, lo que es vital para predecir su comportamiento ante el agua y los sismos.
¿Qué norma usa su laboratorio para el análisis granulométrico completo?
Trabajamos bajo la NCh 165 para el hidrómetro y la NCh 165 para el tamizado. A nivel nacional, seguimos los lineamientos de la NCh1508.Of2014 para la clasificación de suelos en proyectos de ingeniería.
¿Cuál es el rango de precios para este ensayo en Chillán?
Un análisis granulométrico completo que incluye tamizado por lavado y ensayo de hidrómetro, con la curva granulométrica y los coeficientes calculados, se mueve entre $52.000 y $94.000, dependiendo de si es una muestra puntual o parte de un lote mayor de exploración geotécnica.
¿Cuánto tiempo demora tener los resultados del laboratorio?
Desde que recibimos la muestra inalterada, el proceso completo toma entre 3 y 5 días hábiles. El secado controlado y las 24 horas de lecturas del hidrómetro no se pueden acelerar sin perder precisión.
¿Puedo usar este análisis para diseñar un sistema de drenaje en mi terreno?
Absolutamente. La curva granulométrica te da el D15, D50 y D85, que son los datos de entrada para diseñar filtros de drenaje según los criterios de Terzaghi. Si el suelo es muy fino, sabrás que necesitas geotextil o un filtro granular especificado.
