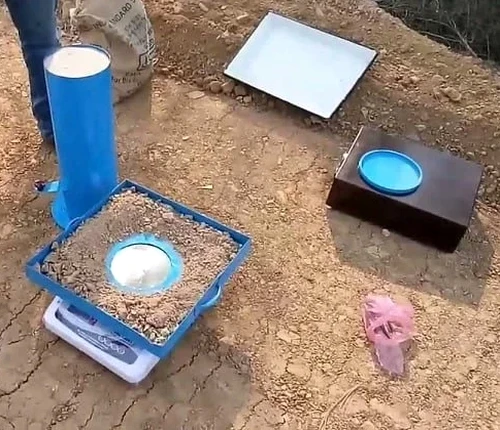

En Chillán el contraste de suelos entre el sector poniente, cerca del río Ñuble con sus gravas arenosas, y la zona oriente hacia las lomas de Pinto, donde aparecen cenizas volcánicas finas, obliga a verificar la compactación capa por capa. No basta con el dato del laboratorio. La densidad de campo con cono de arena mide directamente sobre el relleno si la energía del rodillo se tradujo en un suelo firme o si quedaron oquedades ocultas. En rellenos estructurales bajo losas de fundación el método es referencia para liberar la plataforma antes de hormigonar, y en caminos secundarios permite decidir si una subrasante tratada con cemento alcanza el estándar exigido. La granulometría no uniforme de los depósitos fluviales del Ñuble obliga a ajustar la calibración de la arena patrón en cada frente de obra.
Un dato de cono de arena mal tomado en suelo de ceniza volcánica puede avalar una capa que fallará en el próximo invierno lluvioso.
Descripción del proceso
Aspectos locales
Chillán acumula más de 80 años de expansión sobre suelos que antes fueron vegas y canales de regadío, rellenados con material heterogéneo sin control. La memoria sísmica del 27/F sigue presente: varios conjuntos habitacionales en el sector sur sufrieron asentamientos diferenciales porque la compactación de los rellenos era insuficiente. El cono de arena detecta justamente esa falla antes de que el radier quede expuesto. En plataformas para galpones del cordón industrial hacia el norte, una capa con grado de compactación bajo 95% Proctor puede derivar en fisuración de piso por tránsito de grúas horquilla, un riesgo evitable con dos ensayos bien distribuidos. La norma chilena NCh1508 establece la frecuencia de control, pero en la práctica las condiciones locales de humedad y la presencia de cenizas obligan a ser más conservador que el mínimo reglamentario.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa técnica vigente
NCh1508.Of2008 - Mecánica de suelos: Determinación de la densidad en terreno - Método del cono de arena, NCh1534/2.Of2008 - Compactación: Control de compactación en obra, NCh 1516 - Standard Test Method for Density of Soil in Place by the Sand-Cone Method, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios (requisitos de suelo de fundación)
Servicios adicionales
Control de compactación por capa
Ejecución de puntos de cono de arena durante el relleno controlado, con registro de densidad seca, humedad y grado de compactación referido al Proctor estándar o modificado. Aplicable en plataformas, radieres y caminos de acceso.
Calibración de arena patrón
Determinación de la densidad aparente de la arena Ottawa a utilizar en obra, ajustada a la temperatura y humedad ambiente de Chillán. La calibración se repite cada 50 ensayos o al cambiar de lote de arena.
Informe de cumplimiento NCh1508
Documento técnico con ubicación en plano de cada punto, grado de compactación alcanzado, desviación respecto al valor especificado y recomendaciones si alguna capa no cumple. Incluye registro fotográfico del ensayo.
Parámetros típicos
Consultas frecuentes
¿Cuánto cuesta un ensayo de cono de arena en Chillán?
El precio por punto de ensayo de densidad de campo con cono de arena oscila entre $50.000 y $67.000, dependiendo de la cantidad de puntos a ejecutar en la misma visita y de la distancia al sitio de obra dentro de la comuna de Chillán.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?
El cono de arena es un método destructivo directo: excava, extrae suelo y mide volumen con arena calibrada. No requiere radiactividad ni licencia especial. El densímetro nuclear es más rápido pero indirecto, necesita calibración contra el cono de arena en suelos con ceniza volcánica como los de Chillán para ser confiable.
¿Se puede usar el cono de arena en suelos con grava gruesa?
Sí, pero con limitaciones. La norma recomienda que el tamaño máximo del árido no supere 1/3 del espesor de la capa compactada. En las gravas arenosas del río Ñuble se usa placa base de mayor diámetro y se excava con cuidado para no descalzar partículas grandes que falsearían el volumen medido.
